Ampliación de Vía Galerón Tequilero en Guadalajara
Proyecto Ejecutivo de Infraestructura Ferroviaria Urbana para FERROMEX
Resumen del Proyecto
📍 Ubicación y Alcance
Ubicación: KM I-260 Línea «I» Irapuato-Manzanillo
Localización: Centro de Guadalajara, Jalisco
Intersección: Av. Mariano Otero y Av. Circunvalación Agustín Yáñez
Cliente: FERROMEX (Grupo BARSA)
Coordenadas: 20° 39′ 21″ N, 103° 21′ 10″ O
Elevación: 1,580 msnm
🎯 Objetivo Principal
Desarrollar el proyecto ejecutivo para la ampliación de vía en el galerón tequilero, integrando levantamiento topográfico planimetrico de alta precisión y estudios geotécnicos especializados para garantizar la funcionalidad y seguridad de la infraestructura ferroviaria urbana.
Servicios Especializados Ejecutados
📏 Levantamiento Topográfico Planimetrico
- Línea base topográfica (2 puntos UTM)
- Banco de nivel para todo el proyecto
- Vía férrea principal existente completa
- Dos líneas férreas secundarias para ampliación
- Registros eléctricos y de agua relevados
- Pozos de agua de desague identificados
- Líneas Telmex y servicios existentes
🔄 Replanteo Geométrico de Precisión
- Replanteo de dos ejes de ampliación
- Toma de niveles detallados
- Secciones transversales cada 20 metros
- Estacas de referencia en cada eje
- Dos pares de mojoneras de referencia
- Testigos para etapa de ejecución
🔬 Estudios Geotécnicos Especializados
- 2 Pozos a Cielo Abierto (PCA) – 3m profundidad
- Caracterización de estratigrafía visual
- Muestras intactas del suelo
- Análisis de propiedades índice
- Ensayes de laboratorio completos
- Clasificación SUCS detallada
🏗️ Gestión de Bancos de Materiales
- Banco Vista Sur – Material subrasante
- Banco García Ascencio – Base hidráulica
- Evaluación de calidad y volumen
- Verificación normativa SICT
- Análisis de distancias de acarreo
- Certificación de especificaciones
Metodología y Proceso Ejecutado
Fase 1: Reconocimiento de Campo
Visita previa de reconocimiento por la brigada de topografía para planificación detallada y evaluación de condiciones del sitio urbano.
Fase 2: Levantamiento Planimetrico Inicial
Establecimiento de línea base y banco de nivel. Levantamiento de vía principal y líneas secundarias con registro completo de servicios existentes (2 días de campo).
Fase 3: Coordinación con Cliente
Visita conjunta FERROMEX-Grupo BARSA-GeoSolutions para revisión técnica del levantamiento y observaciones del proyecto de ampliación.
Fase 4: Replanteo Geométrico Detallado
Replanteo de ejes de ampliación, secciones transversales cada 20m, colocación de estacas y mojoneras de referencia para construcción.
Fase 5: Exploración Geotécnica
Ejecución de pozos a cielo abierto y análisis completo de laboratorio para caracterización del subsuelo urbano.
Resultados Técnicos Obtenidos
Caracterización Geotécnica del Sitio
| Parámetro | PCA-1 | PCA-2 | Rango General | Clasificación SUCS |
|---|---|---|---|---|
| Límite Líquido (%) | 31.7 – 32.7 | 27.8 – 36.2 | 27 – 37% | Plasticidad baja-media |
| Índice Plástico (%) | 10.0 – 11.3 | 8.8 – 11.2 | Inexistente – 12% | Baja plasticidad |
| CBR (%) | 14.7 – 80.8 | 10.8 – 82.3 | 10 – 83% | Medio a excelente |
| Clasificación Principal | SC, SM | SC, SM, GP-GC | Suelos granulares | Arena-grava con finos |
Especificaciones de Excavación
| Clasificación SCT | Material A (%) | Material B (%) | Material C (%) | Método de Excavación |
|---|---|---|---|---|
| 30-70-0 | 30 | 70 | 0 | Mecánico convencional |
Registro Fotográfico del Proyecto

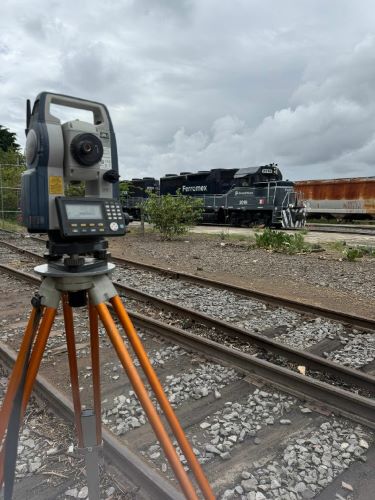

Toma de secciones transversales cada 20 metros con alto nivel de detalle para el desarrollo del proyecto geométrico de ampliación.

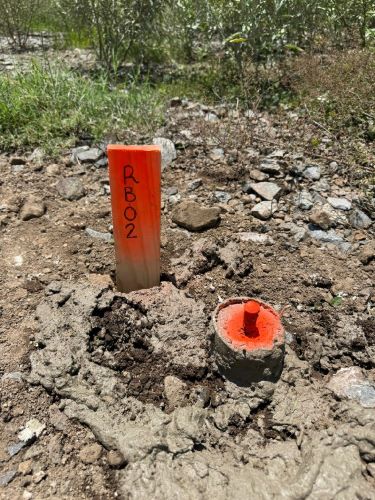

Replanteo geométrico detallado de los ejes de ampliación con colocación de estacas de referencia y testigos.

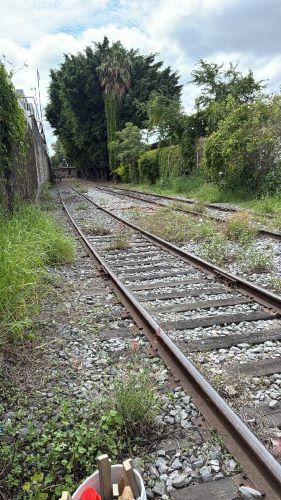

Vista del área de trabajo mostrando las vías existentes y la infraestructura urbana circundante en el centro de Guadalajara.

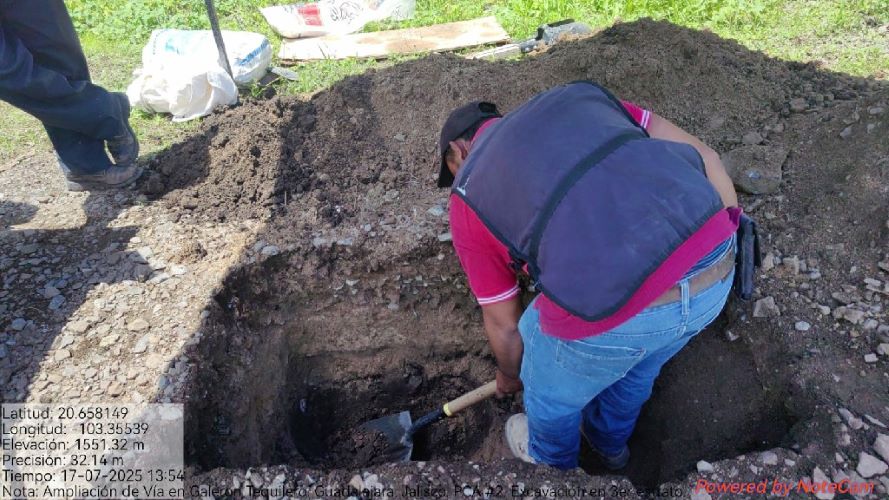

Ejecución de pozos a cielo abierto para caracterización del subsuelo y obtención de muestras intactas.

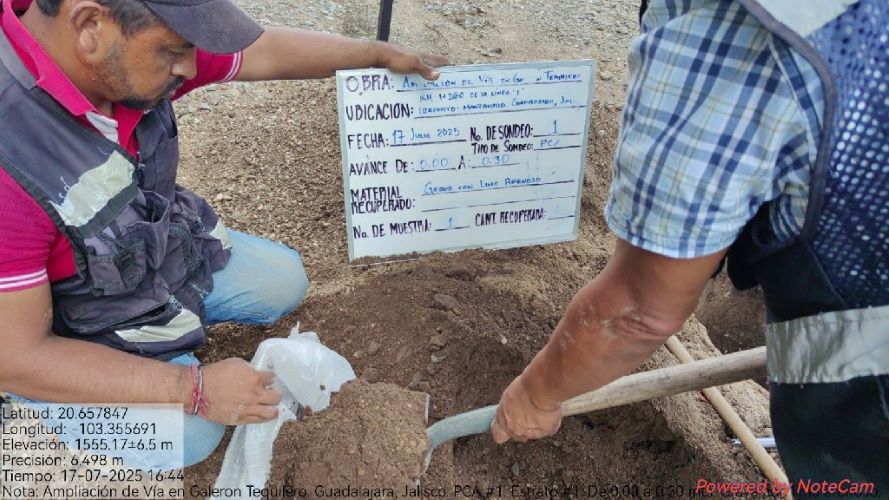

Proceso de excavación y toma de muestras físicas de suelo en estado alterado para análisis de laboratorio.
Identificación y medición precisa de estratos encontrados durante la exploración del subsuelo del proyecto.
Resultados Clave del Proyecto
Soluciones Técnicas Implementadas
🛤️ Sección Estructural Optimizada
- Despalme: 20 cm arena arcillosa/grava
- Excavación: 40 cm para capas estructurales
- Subrasante: 30 cm compactada 95% AASHTO
- Subbalasto: 30 cm base hidráulica 100% AASHTO
- Sin mejoramiento: Suelo natural aceptable
- Condición: Únicamente corte por topografía
🏙️ Adaptación al Entorno Urbano
- Coordinación con servicios urbanos existentes
- Relevamiento de líneas Telmex y eléctricas
- Identificación de pozos de agua y drenajes
- Minimización de impacto en zona habitada
- Trabajo en área con restricciones de acceso
- Protocolos de seguridad especiales
📊 Características Geotécnicas Favorables
- Límite Líquido: <50% (favorable)
- CBR: >10% (aceptable a excelente)
- Clasificación: Arena arcillosa/limosa
- Compacidad: Media a firme
- Sin nivel freático durante exploración
- Excavabilidad: Métodos mecánicos convencionales
🚛 Gestión de Materiales Certificados
- Banco Vista Sur: 41.9 km distancia
- Banco García Ascencio: 21.5 km distancia
- Arena arcillosa SC para subrasante
- Arena mal graduada SP-SM para subbalasto
- Cumplimiento estricto normativa SICT
- Potencial >10,000 m³ cada banco
Desafíos del Proyecto y Soluciones
⚠️ Consideración Especial de Seguridad
Este proyecto tuvo la particularidad de desarrollarse en una zona con presencia de grupos delictivos, requiriendo protocolos especiales de seguridad. GeoSolutions implementó medidas preventivas y coordinación con autoridades para garantizar la seguridad del personal técnico. Felizmente, no se presentó ningún percance durante el desarrollo de las actividades.
🏙️ Desafío: Entorno Urbano Complejo
Solución: Levantamiento exhaustivo de servicios existentes, coordinación con múltiples servicios públicos y planificación detallada para minimizar interferencias con la infraestructura urbana existente.
🔄 Desafío: Trabajo en Dos Etapas
Solución: Metodología bifásica: primera etapa de levantamiento planimetrico base, revisión con cliente, y segunda etapa de replanteo geométrico detallado con mayor volumen y nivel de detalle.
🎯 Desafío: Precisión en Replanteo
Solución: Secciones transversales cada 20m, estacas de referencia en cada eje, y colocación de mojoneras permanentes para facilitar la etapa de construcción posterior.
🤝 Desafío: Coordinación Multi-Cliente
Solución: Visitas técnicas conjuntas con FERROMEX y Grupo BARSA, incorporación de observaciones técnicas, y trabajo colaborativo para optimización del proyecto.
Valor Agregado por GeoSolutions
🏆 Expertise en Proyectos Urbanos
Manejo especializado de proyectos ferroviarios en entornos urbanos complejos, con coordinación efectiva de múltiples servicios e infraestructura existente.
🔄 Metodología Adaptativa
Capacidad de ajuste en tiempo real basada en observaciones del cliente, demostrando flexibilidad técnica y compromiso con la excelencia del proyecto.
🛡️ Gestión de Riesgos
Implementación efectiva de protocolos de seguridad en zonas de riesgo, garantizando la integridad del personal y continuidad del proyecto.
📋 Cumplimiento Normativo
Estricto apego a especificaciones FERROMEX y SICT, asegurando que todos los materiales y procedimientos cumplan estándares ferroviarios.
🏭 Optimización de Recursos
Identificación de bancos de materiales cercanos y certificados, optimizando costos de acarreo y garantizando disponibilidad para construcción.
⚡ Eficiencia Técnica
Entrega de proyecto ejecutivo completo con base sólida planimetrica y geotécnica, facilitando ejecución eficiente y minimizando imprevistos.
Especificaciones Técnicas FERROMEX
Requisitos de Materiales para Infraestructura Ferroviaria
| Material | Límite Líquido (%) | Índice Plástico (%) | CBR (%) | Expansión (%) | Compactación |
|---|---|---|---|---|---|
| Terraplén | ≤ 40 | ≤ 18 | ≥ 5 | ≤ 2 | 90% ± 2 AASHTO Std |
| Subrasante | ≤ 35 | ≤ 15 | ≥ 10 | ≤ 1.5 | 95% ± 2 AASHTO Std |
| Subbalasto | ≤ 25 | ≤ 6 | ≥ 30 | ≤ 0.5 | 100% AASHTO Mod |
Parámetros Sísmicos de Diseño
Regionalización Sísmica CFE
- Zona Sísmica: C (Alta sismicidad)
- Tipo de Suelo: I (vs≥720; Hs≤2)
- Coeficiente Sísmico: c = 0.36
- Grupo de Estructuras: A2 (Importante)
- Provincia Geológica: Faja Ignimbrítica Mexicana
- Roca Base: Toba riolítica (80% del municipio)
Impacto y Beneficios del Proyecto
🚂 Para FERROMEX
- Ampliación efectiva de capacidad operativa
- Infraestructura optimizada para transporte tequilero
- Proyecto ejecutivo listo para construcción inmediata
- Reducción de tiempos de maniobra y operación
- Mejora en conectividad línea Irapuato-Manzanillo
🏙️ Para Guadalajara
- Fortalecimiento de infraestructura de transporte urbano
- Mejora en logística de distribución regional
- Desarrollo económico del sector tequilero
- Generación de empleos especializados
- Inversión en infraestructura metropolitana
🔧 Para la Ingeniería
- Metodología probada en entornos urbanos complejos
- Integración exitosa topografía-geotecnia
- Estándares de seguridad en zonas de riesgo
- Coordinación efectiva multi-cliente
- Cumplimiento integral especificaciones FERROMEX
Reconocimiento del Cliente
💬 Testimonio
«La visita técnica conjunta fue muy constructiva para todos los involucrados. GeoSolutions demostró un nivel técnico excepcional en el manejo de proyectos ferroviarios urbanos. Su capacidad de adaptación a las observaciones técnicas y su expertise en topografía de precisión fueron fundamentales para el éxito del proyecto. El trabajo realizado proporcionó la base sólida necesaria para proceder con confianza a la etapa de construcción.»
– Equipo Técnico FERROMEX-Grupo BARSA
