Contexto del Proyecto

📍 Datos del Proyecto

Ubicación: Guayabitos, Nayarit

Cliente: Particular (Inversionista)

Superficie: 8,847 m²

Distancia a Playa: Pocos metros de la línea costera

Servicio Principal: Levantamiento topográfico detallado

Valor Agregado: Informe técnico preliminar integral

🎯 Objetivo del Cliente

Evaluar la viabilidad técnica del terreno antes de tomar la decisión de compra, obteniendo información clara y objetiva sobre:

  • Condiciones físicas reales del terreno
  • Riesgos y limitaciones constructivas
  • Oportunidades de desarrollo
  • Costos potenciales de desarrollo
  • Estrategias técnicas a mediano plazo

💡 Más Allá del Levantamiento Básico

Este proyecto demuestra cómo GeoSolutions transforma un levantamiento topográfico tradicional en una herramienta estratégica de toma de decisiones. Más allá de conocer superficie y colindancias, el cliente obtuvo una visión técnica integral del terreno que incluye evaluación topográfica, geológica y geotécnica preliminar, reduciendo significativamente la incertidumbre asociada a la inversión inmobiliaria.

Alcance de Servicios Ejecutados

📏 Levantamiento Topográfico Detallado

  • Superficie total: 8,847 m²
  • Curvas de nivel de alta precisión
  • Modelo digital del terreno (MDT)
  • Análisis de pendientes detallado
  • Definición de límites y colindancias
  • Identificación de elementos naturales

🗺️ Cartografía con Drones

  • Ortomosaico regional del área
  • Identificación de accesos existentes
  • Mapeo de servicios cercanos
  • Análisis del entorno circundante
  • Video panorámico del terreno
  • Perspectiva aérea integral

📊 Análisis de Viabilidad Constructiva

  • Identificación de zonas con pendientes moderadas
  • Detección de áreas con pendientes fuertes
  • Definición de zonas aprovechables
  • Identificación de áreas no edificables
  • Reconocimiento de afloramientos rocosos
  • Delimitación de barranco colindante

📋 Informe Técnico Preliminar

  • Evaluación geológica preliminar
  • Criterios geotécnicos generales
  • Identificación de riesgos potenciales
  • Recomendaciones de cimentación
  • Lineamientos de drenaje pluvial
  • Estrategias de adaptación al terreno

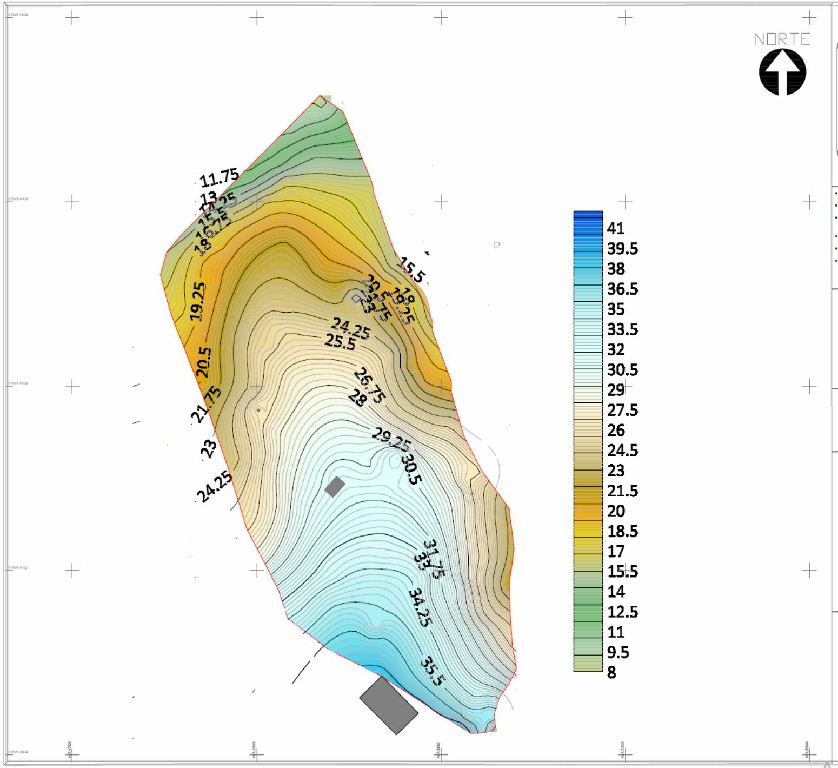

Mapa Topográfico del Terreno

Mapa topográfico detallado del terreno en Guayabitos mostrando configuración geométrica, curvas de nivel y pendientes

🗺️ Análisis Topográfico del Terreno

Configuración Geométrica: El terreno presenta una geometría irregular y alargada con diferencias significativas de elevación.

Características Principales Identificadas:

  • Relieve irregular con cambios importantes de altura
  • Pendientes variables: desde suaves hasta pronunciadas
  • Zonas con curvas espaciadas: áreas de menor pendiente (más edificables)
  • Zonas con curvas juntas: pendientes pronunciadas (construcción limitada)
  • Barranco colindante: límite físico en costado este del predio
  • Afloramientos rocosos: presencia de macizos de roca expuesta

Registro Fotográfico del Trabajo de Campo

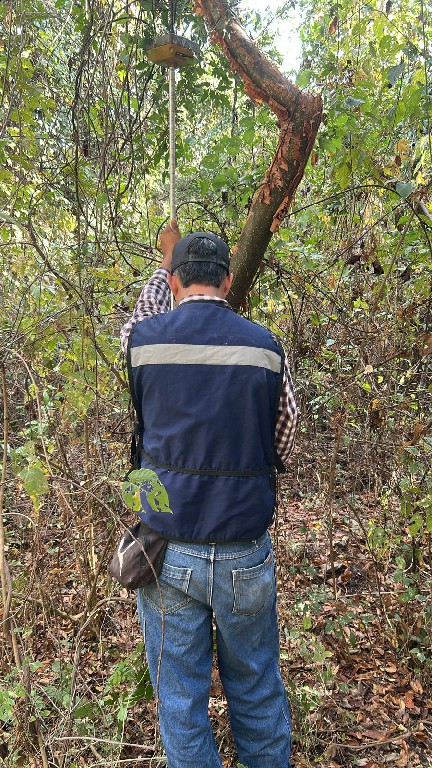

Brigada topográfica trabajando en levantamiento
Levantamiento Topográfico de Precisión
Brigada técnica de GeoSolutions ejecutando levantamiento detallado del terreno con equipo de estación total de alta precisión.

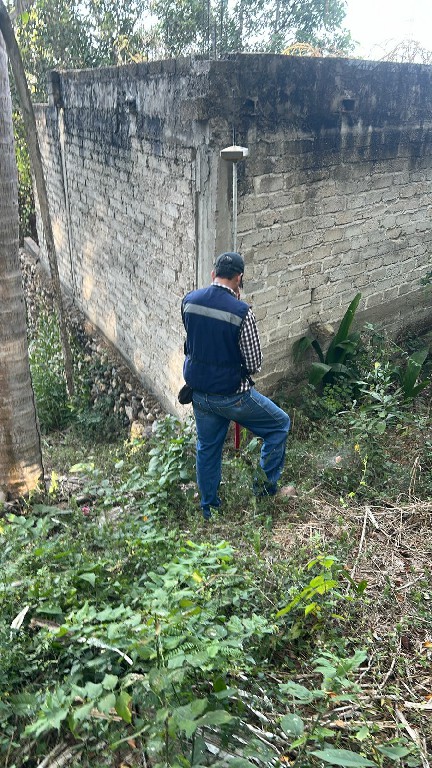

Topógrafos en trabajo de campo
Reconocimiento de Campo
Equipo técnico realizando inspección visual del terreno identificando afloramientos rocosos y características geomorfológicas.

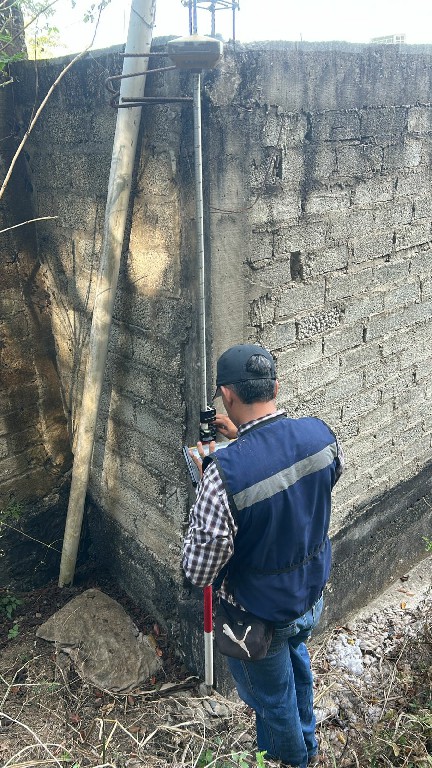

Mediciones topográficas en terreno irregular
Trabajo en Terreno Complejo
Mediciones de alta precisión en zona con pendientes pronunciadas y presencia de vegetación característica de la costa de Nayarit.
Equipo topográfico en operación
Configuración de Equipo
Instalación de estación total para levantamiento planimetrico y altimetrico detallado del predio de 8,847 m².

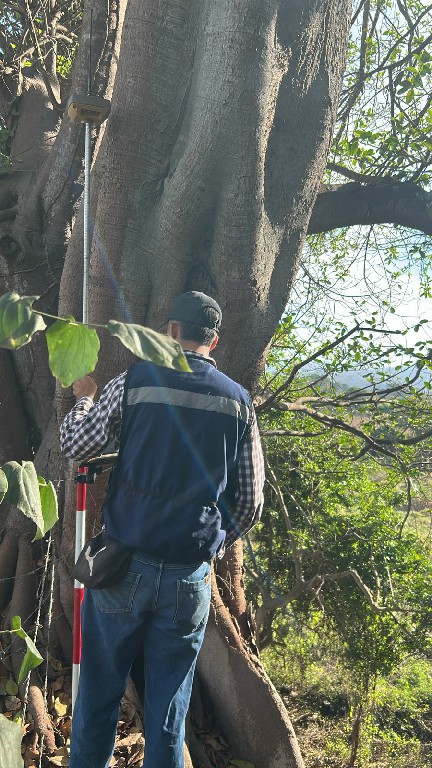

Levantamiento en zona rocosa
Zona con Afloramientos Rocosos
Identificación y registro de macizos rocosos expuestos, información crítica para evaluación geotécnica preliminar.

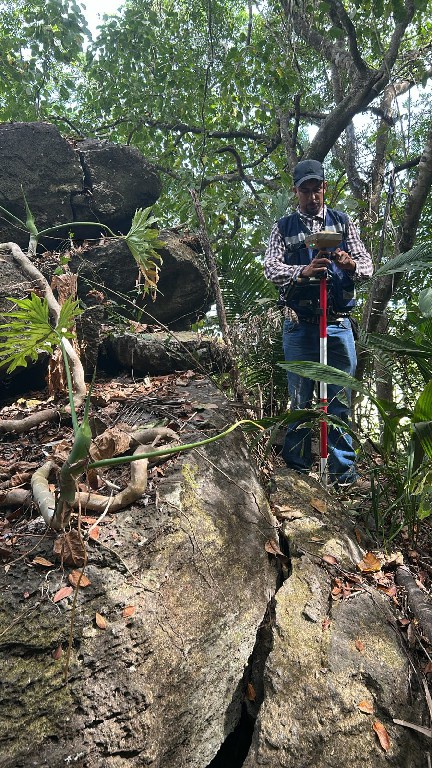

Trabajo de campo en Guayabitos
Levantamiento Integral
Ejecución de mediciones topográficas en terreno costero con topografía desafiante cerca de Guayabitos, Nayarit.

Hallazgos y Evaluación Técnica

📊 Análisis Topográfico y Morfológico

⛰️ Relieve y Pendientes

Características identificadas:

  • Gran parte con pendientes moderadas a fuertes
  • Zonas con curvas separadas = menor pendiente
  • Sectores con curvas juntas = pendientes pronunciadas
  • Diferencias de elevación de varias decenas de metros
  • Forma natural condiciona desarrollo

⚠️ Barranco Colindante

Zona crítica identificada:

  • Ubicación: Límite este del predio
  • Pendientes muy fuertes
  • Área NO edificable
  • Reduce superficie aprovechable
  • Límite físico para desarrollo
  • Requiere consideración en diseño

🪨 Geología Superficial

Afloramientos rocosos detectados:

  • Alta presencia de macizos rocosos
  • Distribuidos en zonas de pendiente media-alta
  • Probable roca volcánica (región Pacífico)
  • Estrato resistente somero o aflorante
  • Reduce potencia de suelos blandos

🏗️ Implicaciones Constructivas

Factores que afectan desarrollo:

  • Cantidad de movimiento de tierras
  • Tipo de cimentación requerida
  • Necesidad de muros de contención
  • Manejo de agua pluvial
  • Adaptación arquitectónica al terreno

🔬 Evaluación Geotécnica Preliminar

✅ Ventajas Geotécnicas

  • Alta capacidad portante en zonas con roca superficial
  • Menor probabilidad de asentamientos diferenciales
  • Mayor estabilidad global del terreno
  • Reducción de suelos blandos problemáticos
  • Condiciones favorables para cimentación directa

⚠️ Riesgos Identificados

  • Inestabilidad de taludes si cortes no controlados
  • Erosión superficial por drenaje inadecuado
  • Incremento de costos por excavación en roca
  • Variabilidad geotécnica suelo-roca
  • Requiere diseño geotécnico cuidadoso

🏛️ Criterios de Cimentación

Recomendaciones preliminares:

  • Roca aflorante/somera: cimentación directa o anclada
  • Zona transición: cimentaciones escalonadas
  • Control estricto de excavación
  • Evitar soluciones uniformes
  • Considerar variabilidad del terreno

💧 Drenaje Pluvial

Factor crítico por pendientes:

  • Diseño temprano de cunetas y canales
  • Control de escurrimientos superficiales
  • Evitar erosión y saturación
  • Protección de taludes
  • Manejo integral de aguas

Resultados Obtenidos

8,847
m² Levantados
100%
Visión Clara del Terreno
3
Áreas de Análisis
0
Sorpresas Técnicas

📋 Nota Importante sobre el Informe

El informe técnico preliminar entregado es de carácter orientativo y se basa en información topográfica y observaciones generales del sitio. No sustituye estudios técnicos detallados (geotecnia de detalle, hidrología, estructural), pero sirve como herramienta estratégica de apoyo para la toma de decisiones en etapas tempranas, reduciendo significativamente la incertidumbre técnica asociada a la inversión.

✅ Beneficios Concretos para el Cliente

  • Visión clara y objetiva de las condiciones físicas del terreno
  • Identificación temprana de zonas viables vs. no edificables
  • Reducción de riesgo en decisión de compra
  • Anticipación de costos adicionales de desarrollo
  • Base técnica para planeación eficiente de etapas futuras
  • Información estratégica para negociación del precio

Valor Agregado por GeoSolutions

🎯 Consultoría Integral

Transformamos un levantamiento topográfico básico en una herramienta estratégica de toma de decisiones, integrando evaluación topográfica, geológica y geotécnica preliminar en un solo servicio.

📊 Informe Técnico Preliminar

Más allá de datos y planos, entregamos conocimiento útil y aplicable: identificación de riesgos, oportunidades y recomendaciones técnicas que reducen incertidumbre en la inversión.

🚁 Tecnología con Drones

Ortomosaico regional y video panorámico que proporcionan contexto visual completo del terreno y su entorno, facilitando comprensión integral sin necesidad de múltiples visitas.

💰 Optimización de Inversión

Identificación temprana de costos ocultos (excavación en roca, muros de contención, drenaje) permite al cliente negociar mejor precio o tomar decisiones informadas.

🏗️ Planificación Estratégica

Recomendaciones de adaptación al terreno natural minimizan movimientos de tierra, reducen costos y aceleran desarrollo futuro del proyecto constructivo.

✅ Decisión Informada

El cliente no compra «a ciegas», sino con base técnica sólida que reduce riesgo de sorpresas costosas en etapas posteriores del desarrollo inmobiliario.

Recomendaciones Entregadas al Cliente

🏗️ Diseño Arquitectónico

  • Adaptar proyecto a topografía natural
  • Respetar barranco como zona no edificable
  • Minimizar cortes y rellenos
  • Aprovechar pendientes moderadas
  • Diseño escalonado en zonas pronunciadas

💧 Gestión de Agua

  • Diseño temprano de drenaje pluvial
  • Cunetas perimetrales
  • Canales y bajantes controladas
  • Evitar concentración en taludes
  • Protección contra erosión

🔬 Estudios Posteriores

  • Estudio geotécnico de detalle obligatorio
  • Análisis de estabilidad de taludes
  • Diseño específico de cimentación
  • Evaluación hidrológica
  • Estudios ambientales según normativa

⚠️ Consideraciones Clave

  • Controlar cortes en roca
  • Diseño geotécnico especializado
  • Muros de contención donde se requiera
  • Monitoreo durante construcción
  • Cumplimiento normativo completo
