Contexto del Proyecto

📍 Ubicación y Alcance

Ubicación: Tulum, Quintana Roo

Sistema: Dos Ojos – Plataforma Carbonatada de Yucatán

Área de Estudio: 4 hectáreas

Cliente: Title Solutions

Metodología: Tomografía de Resistividad Eléctrica (TRE)

Perfiles Ejecutados: 9 líneas geofísicas

🎯 Objetivo del Proyecto

Evaluar mediante Tomografía de Resistividad Eléctrica un terreno ubicado en zona kárstica de alta densidad de cenotes, con el fin de identificar posibles cavidades subterráneas, zonas de disolución avanzada y estructuras compatibles con cenotes que pudieran representar interés práctico para desarrollo o conservación.

💡 Uno de los Proyectos Más Retadores de GeoSolutions

Este estudio representó uno de los trabajos más interesantes y técnicamente desafiantes realizados por nuestro equipo. La región de Tulum, dentro del sistema Dos Ojos, es una de las zonas con mayor desarrollo de cavernas y cenotes en toda la Plataforma Carbonatada de Yucatán, lo que requirió expertise especializado en interpretación geofísica de estructuras kársticas complejas.

Metodología y Proceso Técnico

Fase 1: Reconocimiento Geomorfológico

Visita técnica de campo identificando dos depresiones topográficas pronunciadas indicativas de procesos kársticos activos. Evaluación morfológica preliminar del terreno y análisis de hundimientos superficiales compatibles con disolución del subsuelo.

Fase 2: Decisión Técnica Estratégica

Ampliación voluntaria del alcance: Se incluyó una segunda depresión ubicada fuera del polígono contractual original, demostrando criterio técnico preventivo para comprender integralmente el comportamiento geológico del terreno completo.

Fase 3: Ejecución de Perfiles TRE

Levantamiento de 9 perfiles de Tomografía de Resistividad Eléctrica con cobertura completa del área de interés. Adquisición de datos de resistividad para identificación de contrastes compatibles con cavidades y saturación.

Fase 4: Inversión y Modelado Geofísico

Procesamiento avanzado de datos mediante software especializado. Generación de modelos invertidos de resistividad mostrando anomalías profundas asociadas a procesos de disolución kárstica.

Fase 5: Interpretación Geológica

Análisis integrado de contrastes resistivos, correlación con morfología superficial y modelado geológico interpretado. Identificación de estructuras compatibles con cenotes tipo bóveda y tipo abierto.

Plano General del Proyecto

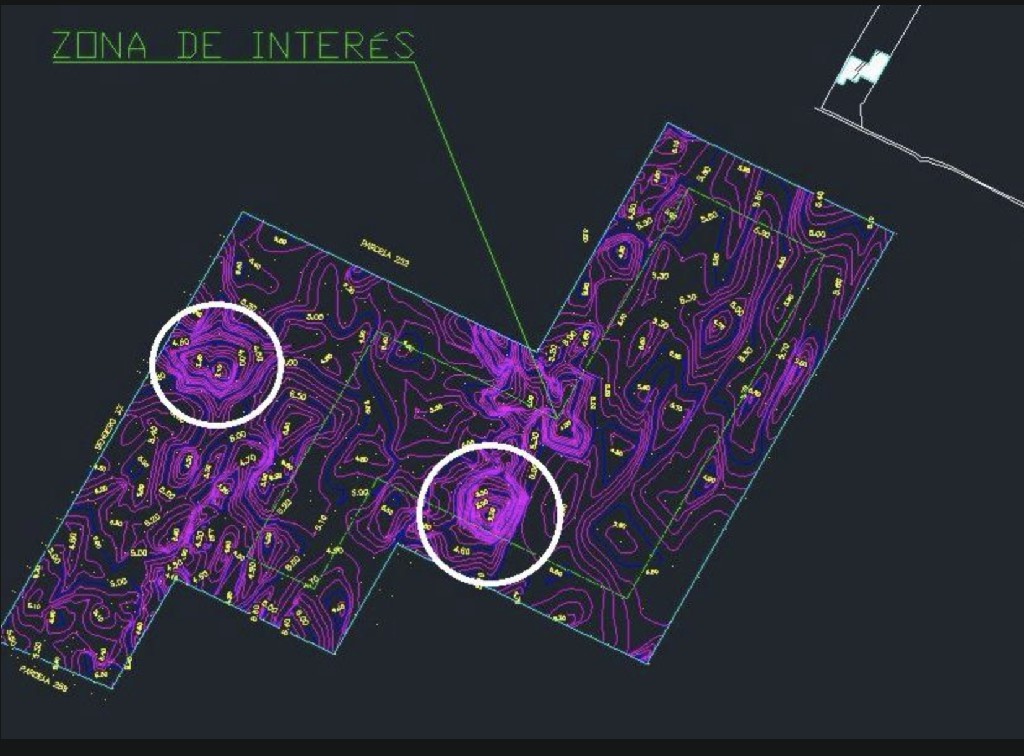

Plano general del proyecto mostrando zonas de interés

🔍 Análisis de Zonas de Interés

En el plano se observan dos zonas marcadas con círculos blancos correspondientes a depresiones topográficas significativas:

  • Círculo derecho: Dentro del área contractual original solicitada por el cliente
  • Círculo izquierdo: Fuera del polígono originalmente definido, pero incluido por criterio técnico profesional de GeoSolutions

Esta decisión técnica de ampliar el alcance fue clave para el éxito integral del proyecto.

Registro Fotográfico del Trabajo de Campo

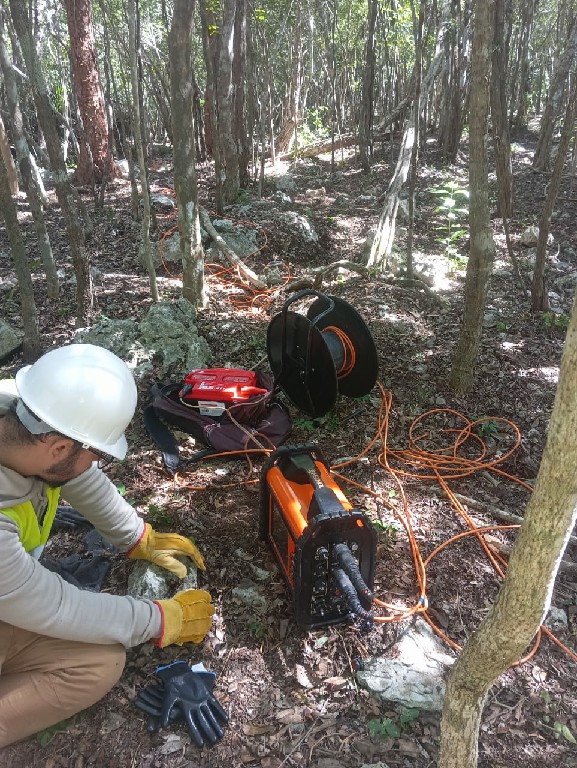

Equipo de TRE en campo
Levantamiento Geofísico Línea 7
Equipo de Tomografía de Resistividad Eléctrica desplegado en campo para adquisición de datos en terreno kárstico de Tulum.
Perfil 9 trabajo de campo
Ejecución Perfil 9
Brigada técnica de GeoSolutions ejecutando uno de los 9 perfiles geofísicos en zona con potencial de estructuras kársticas.

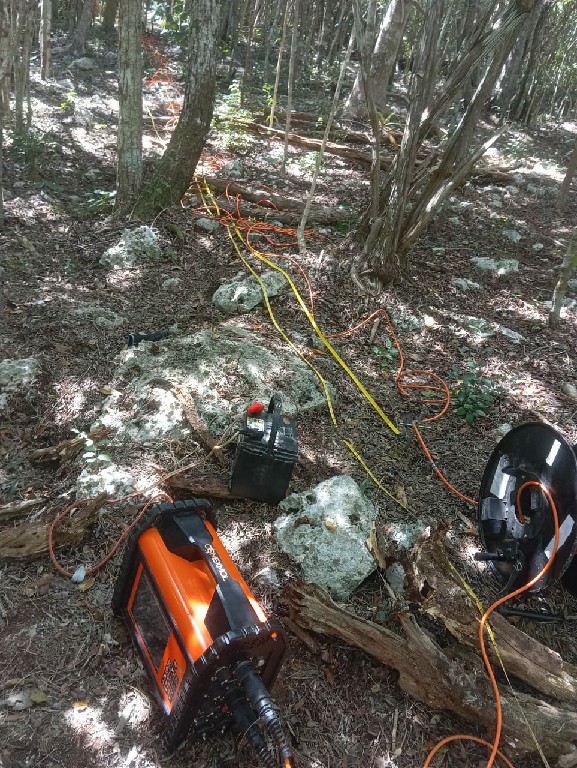

Línea 9 levantamiento
Levantamiento Línea 9
Configuración de electrodos para medición de resistividad del subsuelo en Sistema Dos Ojos, identificando contrastes indicativos de cavidades.

Resultados Geofísicos – Modelos de Resistividad

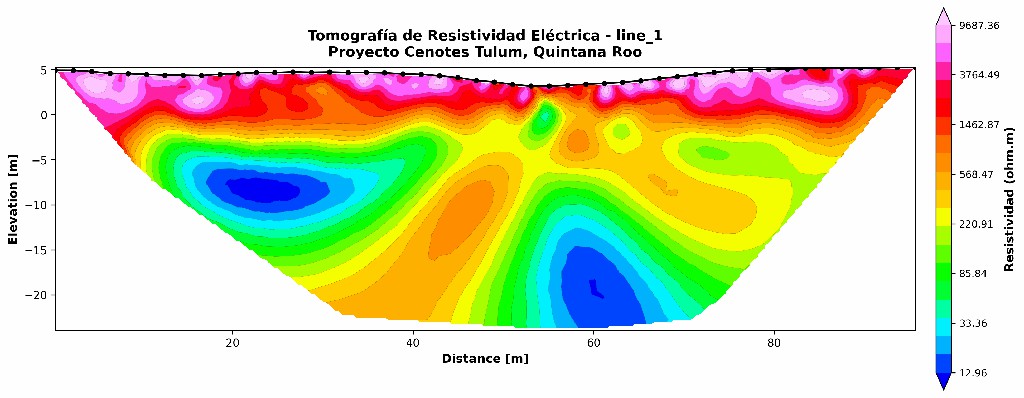

TRE Línea 1
Tomografía de Resistividad Eléctrica – Línea 1
Modelo invertido mostrando contrastes resistivos. Anomalías de baja resistividad (10-20 Ohm-m) compatibles con cuerpos de agua o cavernas saturadas.

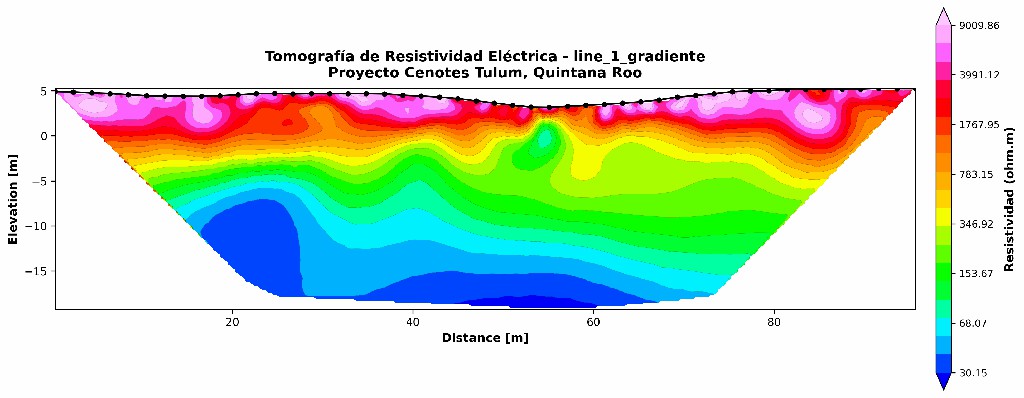

Gradiente TRE Línea 1
Gradiente de Resistividad – Línea 1
Representación en gradiente facilitando la identificación visual de zonas con cambios abruptos en propiedades eléctricas del subsuelo.

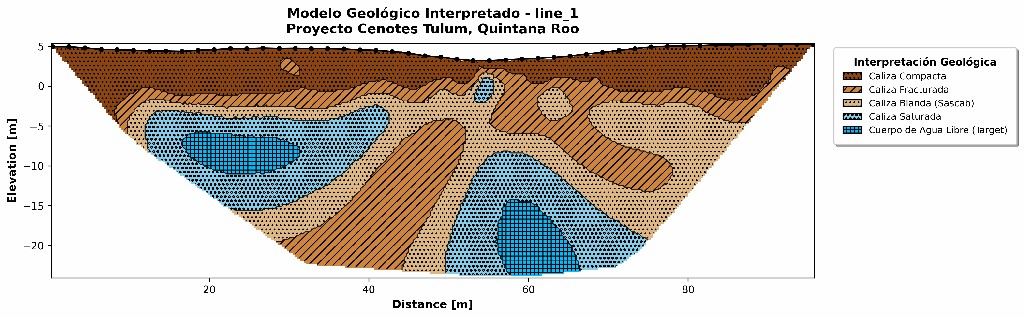

Modelo geológico Línea 1
Modelo Geológico Interpretado – Línea 1
Interpretación geológica del perfil identificando caliza fracturada, caliza saturada y posibles zonas de disolución avanzada.

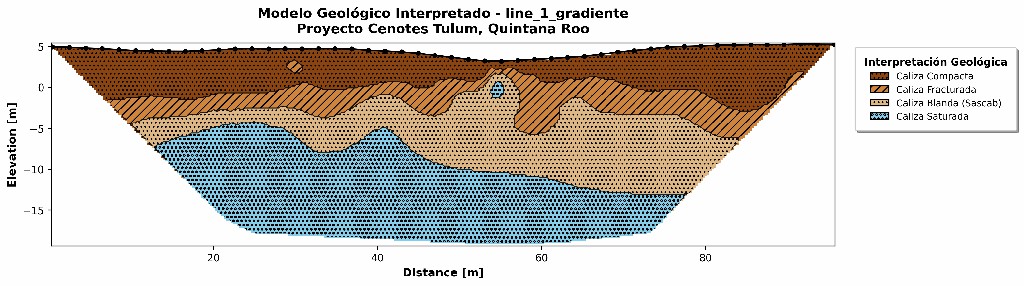

Gradiente geológico Línea 1
Gradiente del Modelo Geológico – Línea 1
Visualización optimizada del modelo geológico destacando discontinuidades y contactos entre diferentes litologías kársticas.

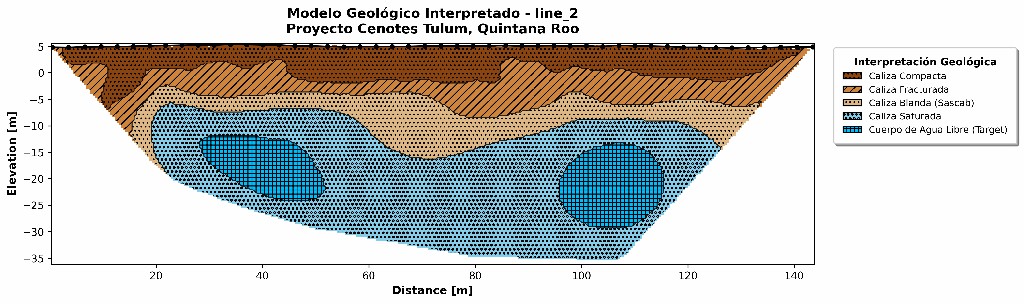

Modelo geológico Línea 2
Modelo Geológico Interpretado – Línea 2
Sección transversal mostrando la geometría de estructuras kársticas y su correlación con depresiones topográficas en superficie.

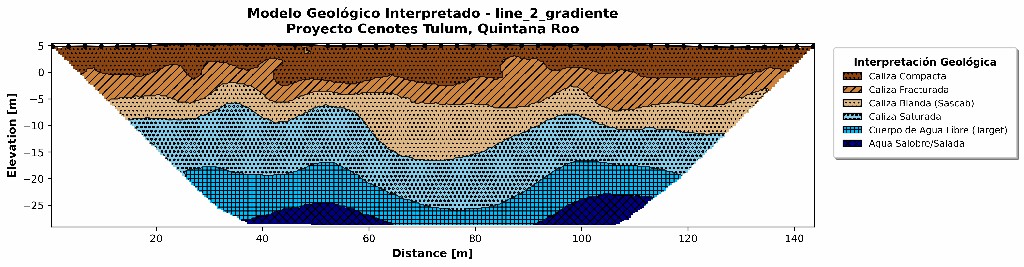

Gradiente geológico Línea 2
Gradiente del Modelo Geológico – Línea 2
Análisis de gradiente revelando anomalías profundas asociadas a procesos de disolución y posibles interconexiones subterráneas.

Hallazgos Relevantes

🎯 Enfoque en Viabilidad Práctica

El objetivo no era simplemente encontrar cavidades, sino identificar aquellas que realmente representaran un interés práctico para el cliente, considerando profundidad accesible y espesor de roca a perforar.

🏛️ Cenote Tipo Bóveda

Ubicación: Primera zona de interés

Características:

  • Cavidad subterránea cubierta por capa de roca relativamente accesible
  • Coincide con depresión topográfica superficial
  • Profundidad favorable para confirmación
  • Menor espesor de roca a perforar
  • Seleccionada para sondeo exploratorio

🌊 Cenote Tipo Abierto

Ubicación: Segunda zona de interés

Características:

  • Asociado a depresión más marcada del terreno
  • Estado evolutivo más avanzado
  • Colapso natural genera conexión directa
  • Mayor profundidad de cavidad
  • Conexión más evidente hacia sistema subterráneo

🔗 Sistema Interconectado Profundo

Descubrimiento adicional:

  • Cavidades profundas (>20m) detectadas
  • Señales de interconexión subterránea
  • Sistema cavernoso continuo
  • Validación posterior: Zona utilizada para buceo
  • Confirma interpretación geofísica

📊 Contrastes Resistivos Identificados

  • Caliza fracturada: Resistividad media-alta
  • Caliza saturada: Resistividad media-baja
  • Cavernas inundadas: 10-20 Ohm-m (muy baja)
  • Agua libre: Anomalías de resistividad mínima

🎯 Criterios de Selección

Para priorización de zonas:

  1. Menor profundidad del cenote
  2. Menor espesor de roca a perforar
  3. Mayor viabilidad técnica
  4. Mejor relación confirmación/eficiencia
  5. Menor riesgo de colapso en perforación

Resultados Cuantificables

9
Perfiles Geofísicos TRE
4ha
Área Estudiada
2
Cenotes Identificados
10-20
Ohm-m Anomalías Críticas
19m
Profundidad Sondeo
100%
Validación con Buceo

Próxima Etapa: Sondeo Exploratorio

🎯 Sondeo de Confirmación – 19 Metros de Profundidad

Como resultado de los hallazgos geofísicos, se ha programado la ejecución de un sondeo exploratorio hasta 19 metros de profundidad sobre la zona identificada como cenote tipo bóveda.

✅ Razones de Selección

  • Mayor viabilidad técnica de perforación
  • Profundidad favorable para confirmación
  • Menor espesor de roca a atravesar
  • Mejor relación confirmación/eficiencia operativa
  • Zona de menor riesgo ante colapso del suelo
  • Características geofísicas más definidas

🎯 Objetivos del Sondeo

1. Confirmación Física de la Cavidad

Pasar de la interpretación geofísica a la verificación directa en campo mediante perforación dirigida.

2. Validación del Modelo Geofísico

Calibrar y ajustar la interpretación realizada, reduciendo incertidumbre y fortaleciendo el modelo del subsuelo.

Valor Agregado por GeoSolutions

🏆 Criterio Técnico Preventivo

Decisión profesional de ampliar voluntariamente el alcance del estudio para incluir una segunda depresión fuera del polígono contractual, demostrando compromiso con la excelencia técnica sobre el cumplimiento mínimo contractual.

🔬 Expertise en Geofísica Kárstica

Manejo especializado de Tomografía de Resistividad Eléctrica en terrenos kársticos complejos, con capacidad de interpretación de anomalías profundas y sistemas cavernosos interconectados.

🎯 Enfoque en Viabilidad Práctica

No solo identificación de cavidades, sino priorización basada en criterios de viabilidad: profundidad accesible, espesor de roca, riesgo operativo y relación costo-beneficio.

📊 Modelado Geofísico Avanzado

Generación de modelos invertidos de alta calidad con representaciones en gradiente, facilitando interpretación geológica y toma de decisiones técnicas informadas.

✅ Validación Post-Estudio

La interpretación del sistema cavernoso profundo fue validada al 100% al confirmarse que la zona es utilizada para actividades de buceo, demostrando precisión en la metodología geofísica aplicada.

🚀 Planificación de Confirmación

Diseño estratégico del sondeo exploratorio con objetivos claros: confirmación física y calibración del modelo, optimizando recursos del cliente y minimizando riesgos.

Impacto y Aplicaciones

🏗️ Para el Cliente (Title Solutions)

  • Información técnica sólida para toma de decisiones
  • Identificación de zonas de alto valor (cenotes)
  • Reducción de incertidumbre geológica del terreno
  • Base técnica para desarrollo inmobiliario responsable
  • Conocimiento integral del sistema kárstico

🌿 Para Conservación Ambiental

  • Identificación de sistemas hidrológicos subterráneos
  • Protección de recursos acuíferos
  • Preservación de cenotes y cavernas
  • Planificación de desarrollo sostenible
  • Mapeo de conectividad subterránea

🔬 Para la Ciencia Geofísica

  • Metodología probada en terrenos kársticos
  • Correlación geofísica-geología validada
  • Interpretación de sistemas interconectados
  • Criterios de priorización técnica
  • Caso de estudio para Sistema Dos Ojos
